Essential Macleod应用：设计DWDM滤波器

在多腔滤波器设计中，用DWDM助手可以避免单调的重复过程，特别是DWDM设计中。DWDM 助手用对称周期方法，得到特定的要求，并产生一系列候选设计结果。

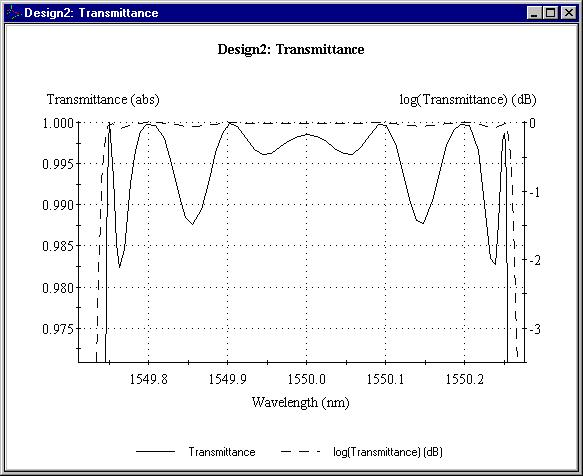

上图显示的是用DWDM助手、加上二层非－1/4波长匹配结构产生的滤波器设计的特性曲线。下图显示的是通带部分的放大图。

显示候选设计结果的特性，并按用户指定的方式进行排列，如总的膜层厚度, 沉积时间和脉动性能。通过脉动优化算法，增加只是由1/4波长厚度的膜层组成的结构，减少通带中的脉动，使DWDM助手中使用的对称周期技术功能增强。一般来说，对给定要求的滤波器，有许多的设计都满足要求，但DWDM 助手可以按评价标准对设计结果进行排列。
